Меняем аккумулятор в домашнем ИБП



Меняем аккумулятор ИПБ

Не секрет, что производители компьютерного оборудования зарабатывают на расходных материалах немыслимые суммы денег. Например, картриджи и головки для струйных принтеров дают более 300% прибыли. И рядовой пользователь, польстившись на дешевизну "струйника", позже, начиная печатать курсовые работы или фотографии, с ужасом понимает, что с "расходниками влетел в копеечку".

Аккумуляторы для ИБП также относятся к расходным материалам. Впрочем, менять их приходится не так часто. Срок эксплуатации свинцовых АКБ составляет от трех до пяти лет. После чего их необходимо менять на новые. Увы, после двух лет эксплуатации регенерации они не поддаются, т.к. происходит сульфатация пластин.
Причем, перед смертью аккумулятора источник бесперебойного питания (ИБП) начинает подавать жалобные сигналы, и если писк прекратился - знайте, что после этого он уже не запустится.


Смарть аккумулятора ИПБ
Смерть АКБ

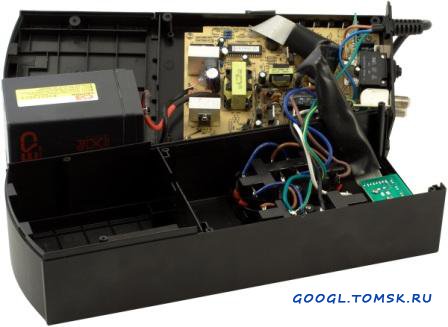

С такой ситуацией столкнулся и я. Отключив сетевое питание (ОСТОРОЖНО! Напряжение 220 вольт!), и, отстыковав свой "бесперебой- ник" Riello UPS от нагрузок (ПК и монитор), снял с него верхнюю крышку. Внутри ИБП стандартная батарея на 12 В 7 Ач располагается ВДОЛЬ корпуса, плотно упираясь в трансформатор.
Однако не спешите отсоединять аккумуляторные провода. Вначале несмываемым маркером нанесите знак полярности на один из них - так красный провод я пометил знаком "+".
После чего снял АКБ, поддел острым ножом круглые пластиковые пробки и осмотрел состояние пластин. Электролита в них уже не было (еще бы, шесть лет прошло!), а два отсека были покрыты толстой белоснежной шубой сульфата. Увы, если и сущес­твует рай для аккумуляторных батарей, то только на свалке.


Выход один - ехать на радиорынок (например, в Киеве - Караваевы Дачи) и покупать новый аккумулятор. Однако возник во­прос - какой? Вдруг не будет стандартного?
Обратившись за помощью в Интернет, случайно нашел на форуме рассказ о том, как из двух последовательно соединенных АКБ на 6 В, 4.5 Ач получить дешевый аналог стандартной батареи на 12 В, 7 Ач. Разница в ампераже небольшая и влияет она лишь на продолжительность работы нагрузки от ИБП при пропадании сетевого напряжения.
Например, если от стандартной батареи после выключения я смогу проработать в течение 5 минут, то с менее емкой батареей - 3 минуты. Как показала практика, на то, чтобы сохранить документы и корректно завершить работку ПК в момент "когда погасли огни", уходит до полутора минут. Замечу, что к ИБП у меня подключен только системный блок и TFT-монитор. Большего и не требуется.

Расчеты и выбор
На радиорынке был представлен широкий выбор АКБ. Нужная мне батарея, причем самая дешевая, стоила немало. Платить такие деньги за АКБ не имеет смысла. А что если соединить два маленьких АКБ? Вспоми­наем физику: 6 + 6 = 12 В. Ампераж, правда, ниже (4,5 Ач), но выигрыш в деньгах - двойной.
Потому как самая дешевая стандартная батарея (на 12 В, 7 Ач) на радиорынке стоила 135 грн., а шестивольтовки китайского производства POPULAR (рис. 2) - по 36 грн. Теперь элементарная математика: 36 + 36 = 72 грн. Таким образом, купив две маленьких батареи, мы сэкономим 135 - 72 = 63 грн.
Впрочем, возможны варианты. Например, на рынке продается АКБ китайской фирмы MASTAK на 12 В с амперажем 4,5 Ач. Эту батарею можно купить за 90 грн. и смело ставить в ИБП. Экономия - 45 грн.
Но я выбрал третий вариант - купил две батареи POPULAR на 6 В, 6 Ач по 49 грн. и, попросив у продавца небольшую скидку, заплатил 95 грн. Ура! Едем домой устанавливать батареи!

Подключение нового АКБ
Следует сразу сказать, что АКБ на 12 В. 7 Ач используется в большинстве офисных и домашних "бесперебойках" мощностью 400 - 600 Вт Такие ИБП (линейно-интерактивного типа) предназначены для защиты по электропитанию персональных компьютеров, сканеров, модемов, факсов, офисных АТС и другого оборудования не особо критичного к форме переменного напряжения.
Серия Riello Win Dialog Plus представлена источниками мощностью 400, 550 и 650 Вт. ИБП является хорошим фильтром и корректором амплитуды напряжения, защищая ПК от всплесков, скачков и проседаний напряжения.
При пропадании или значительном повышении/понижении входного напряжения ИБП переходит в режим питания от встроенных аккумуляторных батарей. При работе от батарей выходное напряже¬ние имеет форму аппроксимированной синусоиды.
Время переключения на аккумуляторы не превышает 2-4 мс. В достаточно широком диапазоне входного напряжения цепь AVR (автоматической корректировки напряжения) обеспечивает необходимое повышение или понижение напряжения на выходе ИБП в зависимости от амплитуды входного напряжения. Тем самым обеспечивается стабиль¬ная работа ИБП на нагрузку в условиях нестабильного напряжения входной питающей сети.
Итак, подключаем новые батареи. Данный процесс опишу пошагово. Из инструментов нам пона¬добятся кусачки, небольшой нож, паяльник, пассатижи и отвертка.


Подключение нового аккумулятора
Шаг1
С обеих батарей POPU¬LAR кончиком острого ножа, поддев, снимаем верхнюю крышку (рис. 4). Получаем дос¬туп к контактам. Резино¬вые пробочки не трогайте - они закрывают заливные отверстия.


Шаг 2
Пассатижами аккуратно выравниваем все контакты, незначительно приподняв их на угол 30 - 45 гра¬дусов (рис. 5). Изначально они согнуты в виде буквы "П". Возвращаем крышки на место. Можно их приклеить несколькими каплями универсального клея. Я этого не делал.

ШагЗ
Делаем перемычку. Берем кусок толстого электропровода длиной около 10 см (или два тонких стандартных проводника - от старого утюга, нагревателя и т.д.). Важное условие: проводник должен быть мягким из медных жил.
С помощью паяльника напаиваем на концы проводника плоские зажимы. Я взял такие зажимы с платы старого ЭЛТ-монитора. За не¬имением зажимов можно просто припаять перемыч¬ку на контакты аккумуляторов.

Шаг 4

Берем любой скотч или изоленту и обматываем два аккумулятора. Соединяем нашей пере¬мычкой плюсовой вывод 1-го аккумулятора с ми¬нусовым выводом 2-го аккумулятора (последова¬тельное соединение).Делаем перемычку

ВНИМАНИЕ! Если имеются оголенные контакты (например, в случае напайки перемычки) обяза¬тельно изолируйте их с помощью кембрика, изо¬ленты или нескольких слоев лака для ногтей (лак можно на время "одолжить" у мамы или сестры).

Шаг 5
Вставляем наш "новорожденный" АКБ в отсек ИБП. Он идеально входит ПОПЕРЕК отсека. По высоте - тоже все замечательно. Подключаем плюсовой и минусовой проводники ИБП к нашей батарее. Надеваем верхнюю крышку и закручиваем винты.
Шаг 6
Проверяем ИБП: включаем и видим, как загорелся зеленый светодиод. Выключаем ИБП. Подключаем системный блок и монитор. Включаем сетевое питание Вот и все!
Проверка показала, что до 50% разрядки мо* спаренная батарея обеспечивает питанием ПК и монитор около 4 минут (если внезапно пропада¬ет свет).
Также отмечу, что во многих ИБП имеется функция "холодного старта", которая позволяет включать источник бесперебойного питания npи полном отсутствии напряжения во внешней сети
Например, вам необходимо срочно скинуть реферат на флешку, а свет пропал. "Стартуете" с ИБП, переписываете нужный файл и корректно завершаете работу Windows.

Профилактика АКБ и регенерация
Большую часть времени источники беспере¬бойного питания работают в транзитном режиме, и накопитель энергии подключается только в период разъединения сети 220 В, что случается нечасто.
По этой причине аккумулятор застаивается и те¬ряет свои качества. Для того чтобы этого не случа¬лось, нужно иногда (раз в 3-4 месяца) обнулять за¬ряд батареи, а после этого заряжать.
Как это сделать? Привести в действие ИБП без электросети и дать возможность ему функционировать под нагрузкой до полного отторжения аккумулятора. После этого включить его в сеть, отсоединить все нагрузки и подержать в таком положении 12-24 часа.
Если же срок гарантии прошел, можно попробовать оживить батарею следующим путем: необходимо отключить ИБП от сети и всех нагрузок, аккуратно рассоединить и извлечь АКБ.
Теперь понадобится автомобильная зарядка с регулятором зарядного тока и лампочка на 12 В и 1 ампер (или 12 свечей). Подсоедините лампочку к контактам батарее, и пускай она светится, пока не погаснет.
После этого подключите автозарядку и установите ток заряда 2 А. Через 12 часов нужно еще раз обнулить заряд батареи лампочкой и снова зарядить. Когда на клеммах напряжение достигнет 14 В, стало быть аккумулятор заряжен и может быть пущен в дело, если нет - попробуйте исполнить еще один цикл "разряд-заряд". В случае если батарее не больше 2 лет, то все должно получиться.


P.S.
Достаточно давно приходилось сталкиваться с подобной проблемой, был наработан определенный опыт на некотором ко¬личестве б/у-шных UPS, результа¬ты которого были изложены в журнале "Компьютер" №2 2004г в статье "Вторая жизнь UPS".
Статья "Меняем аккумулятор в домашнем ИБП" достаточна интересная познавательная и красочная (поэтому напечата¬на), но наталкивает на ряд неправильных выводов. Посему несколько замечаний к содержанию данной статьи.
Первое - категорически не поддерживаем методику вы¬бора аккумулятора - нельзя ставить низкокачественный дешевый аккумулятор в UPS. Низкокачественный аккумулятор в лучшем случае это деньги на ветер.
Такой аккумулятор долго не живет: высокий са¬моразряд и большая вероятность замыкания пластин. В худшем случае окончательная "смерть" самого UPS (выход из строя электронного преобра¬зователя напряжения).
Кроме того, весьма внимательно нужно подхо¬дить к замене аккумуляторов с нестандартной установкой. Например, если аккумулятор располагается боком, подходят только гелевые с вязким электролитом "Free maintaince".
Иначе неизбежно протекание электролита, поскольку все кислотные аккумуляторы (и герметичные также) имеют ниппельный клапан для стравли¬вания давления газов при зарядке.
Еще одна характеристика - максимальный ток нагрузки. В низкокачественных аккумуляторах при больших токах нагрузки (несколько десятков ампер) из-за перегрева возможна деформация пластин вплоть до замыкания.
Простой и эффективный способ оценки качества аккумуляторов - вес аккумулятора (чем больше вес, тем больше свинца, тем больше площадь пластин и выше емкость).
Недоброкачественные производители всячески экономят (что заметно по весу), а "особо подлые" добавляют песок для веса, перемешанный с чем-то вязким (или просто цементом), чтобы не было посторонних звуков, если потрясти.
Такая подстава была обнаружена, когда "левый" аккумулятор, не держащий емкости, был распилен для изучения качества производства.
фирмах, специализирующихся на продаже аккумуляторов. Вероятность купить там низкокачественный существенно ниже.
Второе - не поддерживаем методику профилактики и регенерации АКБ. Кислотные аккумуляторы не имеют "эффекта памяти", в этом их главное преимущество: простота схемы подзаряда и удержания в дежурном режиме.
Тренировка (заряд/разряд) просто снижает ресурс (особенно глубокий разряд, при котором сульфатация пластин максимальна). Процесс регенерации для кислотных аккумуляторов означает активацию поверхности - механическое удаление и осыпание нерастворимых и непроводящих сульфитов с поверхности пластин.
Обычно регенерация выполняется длительным зарядом малыми токами, либо более эффективными импульсными токами разного направления (заряд/разряд с преобладанием заряда) специализированными зарядными устройствами.

В заключение ряд рекомендаций по продлению срока службы аккумулятора в UPS.
1 Главное правильно выключать UPS - только кнопкой включения/выключения. Иначе, если отключить только сетевой провод, UPS перейдет в автономный режим, и даже без нагрузки будет тратить энергию аккумулятора вплоть до полного разряда и выхода из строя (это основная и главная причина преждевременной поломки UPS).
2 Максимально быстро закрывать все программы, не допуская длительной работы UPS в автономном режиме. При работе без сети нагревается преобразователь, токи аккумулятора достигают около 3 емкостей (зависит от нагрузки).
Ресурс аккумулятора падает тем быстрее, чем больше разряд. Ресурс циклов перезарядки кислотных аккумуляторов падает нелинейно в зависимости от глубины разряда, полный разряд крайне губительный.

Общие правила использования UPS:
1 Не подключать лампы дневного света (дроссельные системы создают выброс во время пуска, что может повредить UPS).
2 Не подключать лазерные принтеры (устройства большой кратковременной нагрузки).
